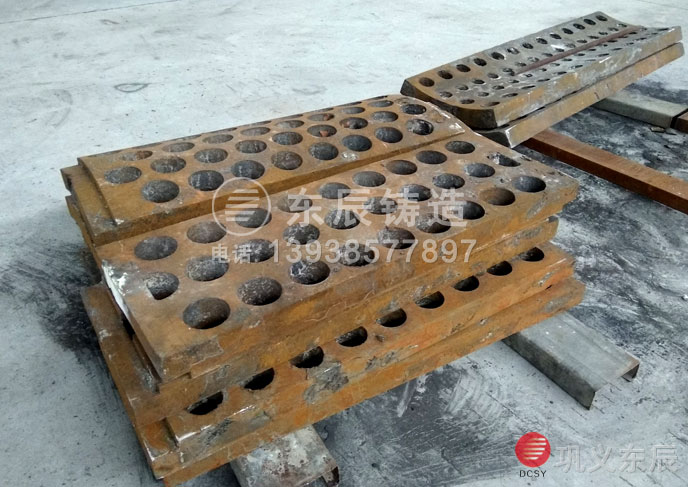

多元低合金耐磨钢破碎机衬板制造工艺研究，破碎机在电力、建材、冶金和矿山工业中应用非常广泛。衬板是破碎机上承受载荷的关键零部件，其性能和使用寿命直接影响着破碎机工作效率和生产成本，因此要求衬板具有良好的力学性能、良好的冲击韧度和耐磨性。巩义东辰针对目前国内破碎机衬板耐磨性差和寿命低的状况，研制一种新型多元低合金耐磨钢破碎机衬板。巩义东辰根据破碎机生产工艺和破碎板的性能要求，设计衬板材料的化学成分、制定铸造工艺和热处理工艺，进行现场试制和试验研究。联系电话：13938577897 龚经理

试验结果表明，这种低合金耐磨钢的洛氏硬度达到50 HRC以上，冲击韧度达到 18 J/cm2以上，具有良好的力学性能和耐磨性。装机和工业试验证明，新型破碎机衬板使用寿命长，具有良好的经济效益和社会效益。
破碎机衬板材料磨损是机械零件失效的主要原因,由它造成的经济损失是巨大的,因此改善材料的耐磨性,降低材料的磨损消耗具有重要意义。衬板是破碎机上的一个耐磨零件,其耐磨性直接影响到整个机器的使用寿命和生产成本。

巩义东辰根据衬板的工况条件及性能要求,对衬板材料进行了成分设计,成功研制了一种新型多元低合金高强度高韧性耐磨钢;开发了一种消失模铸造成型新技术;制定了合理的热处理工艺。首先以Mn、Si、Cr为主要合金元素,加入少量Mo、Cu、RE进行微合金化和复合变质处理,进行了衬板的化学成分设计，其主要成分(W﹪)为：C： 0.42～0.48, Cr: 1.9～2.4,Mn: 1.0～1.3,Si: 0.9～1.4,Mo: 0.1～0.3,Cu: 0.3～0.6,RE: 0.4～0.6,P﹑S≤0.03;铸造工艺采用铁砂造型的负压消失模铸造,热处理工艺为910℃淬火+250℃回火。

试验结果表明，巩义东辰设计的低合金耐磨钢淬透性良好,强度和耐磨性达到了破碎机衬板的要求。在890～920℃淬火+250℃回火后的综合力学性能达到好的；硬度达到50HRC以上,冲击韧性ak 18 J /cm 2。显微组织为回火板条马氏体+下贝氏体+残余奥氏体+弥散碳化物,该组织是耐磨钢与破碎机原衬板相比较,机械性能提高的主要原因。

巩义东辰采用国内资源丰富的Mn、Si、Cr为主要合金元素,合金用量少,且不含有贵金属Ni、Ti、V等元素,大大降低了生产成本。按此工艺生产的衬板具有良好的耐磨性和抗冲击性,延长了使用寿命,具有很好的经济效益和社会效益。

巩义东辰实业作为大型耐磨锤头实业、破碎机配件生产基地，省耐磨学会试验基地，各种细碎锤头按需定制、全国发货，专业生产双金属复合锤头、高铬合金锤头、齿环锤、圆环锤、各种锤式破碎机锤头、打砂锤头、可逆碎煤机锤头锤柄、合金板锤、篦冷机锤头、颚板、篦条、制砂机筛板、砖机耐磨螺旋铰刀、磨辊磨环等各种耐磨配件，提供开模、制造、售后一体化服务，东辰实业公司的破碎机配件已应用于国内各大小石料厂、制砖厂、焦化厂、电厂、钢厂、水泥厂、建筑骨料生产等行业，东辰锤头具有抗磨性好、安全耐用等独特的综合性能，只要能提供图纸、样品或模具，我们就能生产！
